O fatada ventilata este un sistem tehnic compus din mai multe straturi: perete structural, termoizolație, substructură metalică și material de placare. Funcționarea corectă a întregului ansamblu depinde în mare măsură de structura suport, elementul care preia încărcările și menține planeitatea sistemului.
În practică, materialul de placare este doar partea vizibilă. Stabilitatea și durabilitatea unei fațade ventilate sunt determinate de modul în care este proiectată și dimensionată substructura.
Sistemele moderne de placare montate pe structură creează un strat de aer între perete și placare, ceea ce contribuie la protecția clădirii și la stabilizarea comportamentului termic al fațadei.
Rolul structurii suport într-un sistem de fatada ventilata
Substructura are patru roluri principale:
1. preia greutatea sistemului
2. distribuie încărcările din vânt către structura clădirii
3. creează spațiul de ventilație
4. asigură planeitatea fațadei
Un sistem tipic de fațadă ventilată poate avea următoarele greutăți:
| Componentă | Greutate aproximativă |
|---|---|
| panou WPC | 12–20 kg/mp |
| substructură aluminiu | 5–10 kg/mp |
| console + accesorii | 2–5 kg/mp |
Greutatea totală ajunge frecvent la:
20–30 kg/mp
În cazul panourilor ceramice sau fibrociment, greutatea poate depăși:
40–50 kg/mp
Aceste valori determină dimensionarea:
- grosimii profilelor
- distanței dintre console
- tipului de ancoră utilizată.
Grosimea minimă recomandată pentru profilele din aluminiu
În proiectele profesionale de fatada ventilata, profilele din aluminiu trebuie dimensionate astfel încât să asigure rigiditate suficientă pentru panourile montate.
În majoritatea sistemelor utilizate în Europa, se folosesc profile cu următoarele grosimi:
| Tip profil | Grosime recomandată |
|---|---|
| profil secundar | 2 mm |
| profil structural vertical | 2 – 2.5 mm |
| sisteme cu panouri grele | peste 2.5 mm |
Profilele mai subțiri de 2 mm pot produce în timp:
- vibrații la vânt
- deformări locale
- tensiuni în prinderile panourilor.
Din experiența lucrărilor de șantier, rigiditatea structurii este unul dintre cei mai importanți factori pentru stabilitatea unei fațade ventilate.
Distanța corectă între console și profile
Într-o fatada ventilata, structura suport trebuie dimensionată astfel încât să preia atât greutatea sistemului, cât și presiunea vântului.
Dimensionarea corectă a structurii suport depinde de distanța dintre elementele de fixare.
În majoritatea sistemelor de fațadă ventilată:
distanța între console:
400 – 600 mm
distanța între profile verticale:
400 – 500 mm
În zone expuse la vânt puternic sau la clădiri înalte, distanța poate fi redusă la:
300 – 400 mm
Această distribuție uniformă a consolelor permite transferul corect al încărcărilor către peretele structural.
Lungimea consolelor și poziționarea lor
Consolele sunt elementele care conectează substructura de peretele clădirii.
Lungimea acestora depinde de:
- grosimea termoizolației
- spațiul de ventilație
- poziția finală a fațadei.
În majoritatea sistemelor ventilate, consolele au lungimi între:
80 mm și 200 mm
Consolele sunt de obicei realizate din:
- aluminiu extrudat
- oțel galvanizat.
Ele trebuie ancorate în structura clădirii folosind:
- dibluri mecanice
- ancore chimice.
Dimensiunea spațiului de ventilație
Spațiul de aer dintre perete și placare este elementul care definește funcționarea unei fațade ventilate.
În majoritatea sistemelor moderne, spațiul minim recomandat este:
20 mm
În proiecte de fațade înalte sau cu panouri de dimensiuni mari, spațiul poate ajunge la:
30 – 40 mm
Acest spațiu permite:
- circulația aerului
- evacuarea apei infiltrate
- uscarea termoizolației.
Toleranțe admise la montajul substructurii
Planeitatea structurii suport este esențială pentru montajul corect al panourilor.
Toleranțele uzuale sunt:
| Element | Toleranță |
|---|---|
| planeitatea profilelor | ±2 mm / 2 m |
| alinierea consolelor | ±3 mm |
| diferența între profile | max 2 mm |
| abatere pe fațadă | max 5 mm |
Depășirea acestor valori duce la:
- rosturi neuniforme
- tensionarea panourilor
- deformări ale placării.
Test simplu de rigiditate utilizat în șantier
Un test rapid utilizat de multe echipe de montaj constă în verificarea rigidității structurii înainte de instalarea placării.
Procedura:
- structura suport este montată complet
- se aplică manual o forță laterală în zona centrală a profilului.
Dacă profilul prezintă flexie vizibilă sau vibrații, structura trebuie rigidizată prin:
- adăugarea de console
- reducerea distanței între profile
- utilizarea unor profile mai groase.
Cum recunoști o structură suport corect executată
Într-o fațadă ventilată executată corect se observă câteva elemente clare:
✔ profile perfect aliniate
✔ distanțe constante între elemente
✔ console ancorate mecanic în perete
✔ spațiu de ventilație continuu
✔ prinderi dimensionate corect.
Atunci când aceste condiții sunt respectate, sistemul poate funcționa stabil timp de zeci de ani.
Verificări tehnice recomandate înainte de montajul panourilor
După montajul complet al substructurii, dar înainte de instalarea panourilor de placare, este recomandată o verificare tehnică a structurii suport. În această etapă se pot corecta eventualele erori fără a afecta materialul de placare.
1. Verificarea planeității structurii
Planeitatea profilelor trebuie verificată folosind nivelă laser sau dreptar de minimum 2 metri.
Toleranța recomandată este:
±2 mm pe lungimea de 2 m
Abaterile mai mari pot genera:
- rosturi inegale între panouri
- tensionarea punctelor de fixare
- deformarea placării.
2. Verificarea rigidității profilelor
Profilele verticale trebuie să prezinte o rigiditate suficientă pentru a prelua încărcările din vânt.
Un test simplu utilizat frecvent în șantier constă în aplicarea unei presiuni laterale moderate în zona centrală a profilului.
Un profil corect dimensionat:
✔ nu prezintă vibrații vizibile
✔ nu se deformează permanent
✔ revine imediat la poziția inițială.
Dacă profilul prezintă flexie pronunțată, este posibil ca:
- grosimea profilului să fie insuficientă
- distanța dintre console să fie prea mare.
3. Verificarea ancorării consolelor
Consolele trebuie să fie fixate mecanic în peretele structural.
Se verifică:
- tipul ancorelor utilizate
- adâncimea de ancorare
- poziția corectă a șuruburilor.
Pentru pereți din beton sau zidărie plină se utilizează frecvent:
- dibluri mecanice
- ancore chimice.
4. Verificarea spațiului de ventilație
Spațiul dintre perete și materialul de placare trebuie să fie continuu pe întreaga suprafață a fațadei.
Valoarea minimă recomandată este:
20 mm
În cazul fațadelor înalte sau al panourilor de dimensiuni mari, spațiul poate fi extins la:
30–40 mm
Acest spațiu permite circulația aerului și evacuarea eventualelor infiltrații.
Parametri tehnici utilizați frecvent în proiectarea substructurii

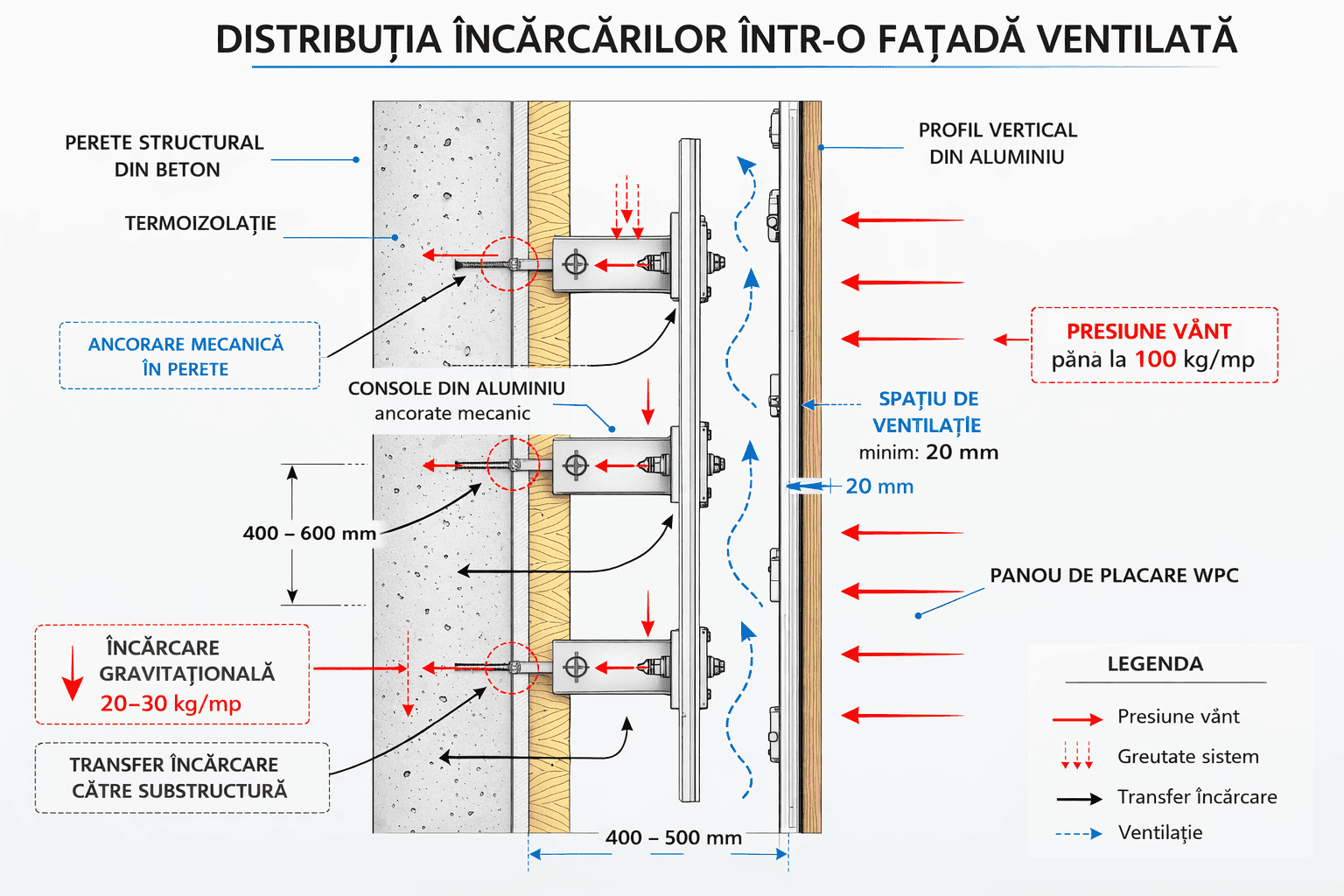

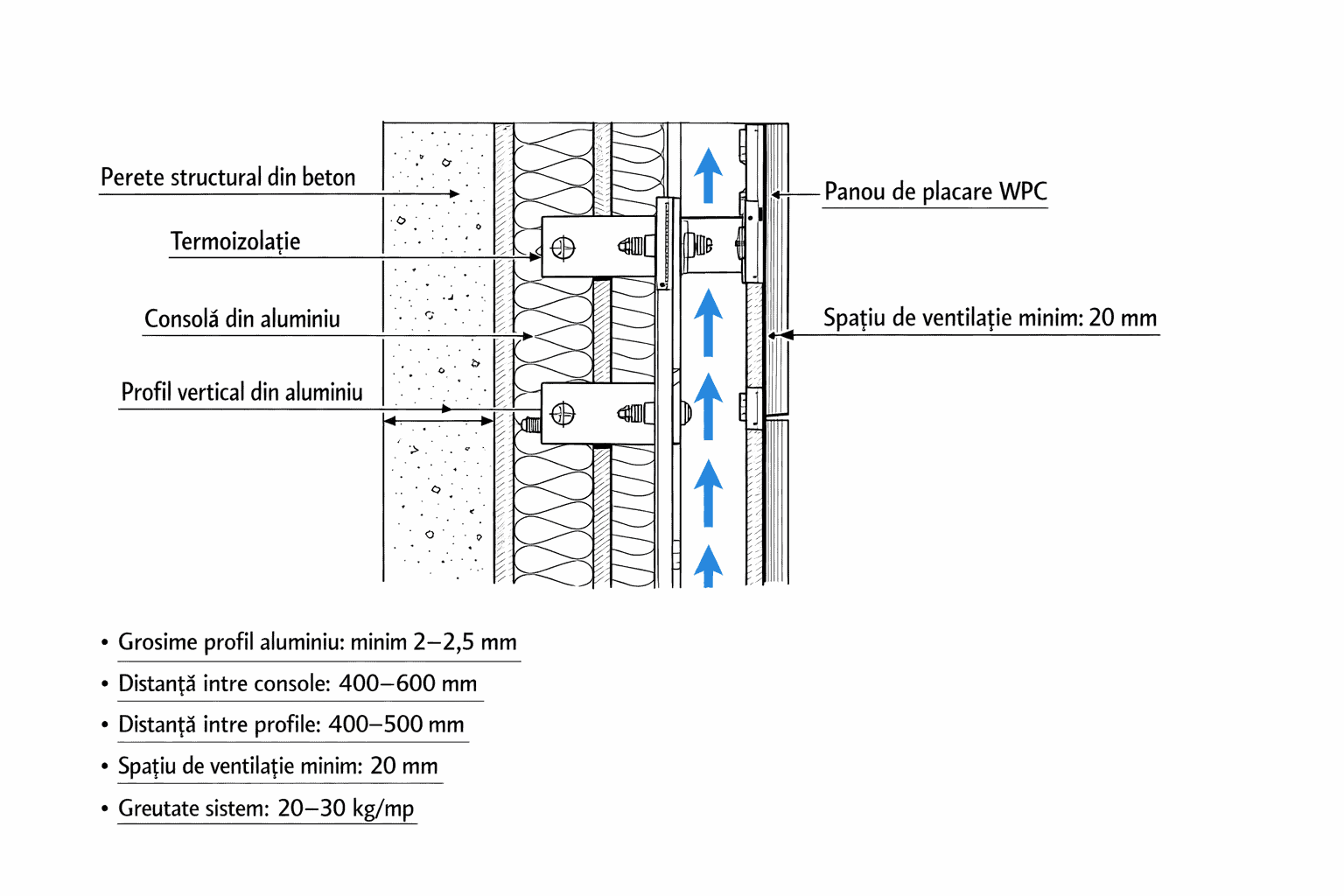

Diagrama prezintă parametrii utilizați frecvent în proiectarea unei structuri suport pentru fatada ventilata, inclusiv grosimea profilelor din aluminiu, distanța dintre console și spațiul minim de ventilație.
În proiectele de fatada ventilata, dimensionarea structurii suport se face în funcție de materialul de placare, de înălțimea clădirii și de încărcările din vânt.
Următorii parametri sunt utilizați frecvent în proiectele de fațade ventilate:
| Element | Valoare recomandată |
|---|---|
| Grosime profil aluminiu | minim 2 – 2.5 mm |
| Distanță între console | 400 – 600 mm |
| Distanță între profile verticale | 400 – 500 mm |
| Spațiu minim de ventilație | 20 mm |
| Greutate sistem WPC | 20 – 30 kg/mp |
| Toleranță planeitate structură | ±2 mm / 2 m |
Aceste valori pot varia în funcție de proiect, însă ele reprezintă parametrii utilizați frecvent pentru dimensionarea unei substructuri stabile.
O structură suport corect dimensionată permite montajul precis al panourilor și asigură funcționarea sistemului de ventilație din spatele placării.
